Projekt Roubenka Lidečko
- Projekce
Kompletní podklady pro strojní výrobu
Pro roubenku v Lidečku jsme zpracovali výrobní a montážní dokumentaci pro CNC, a to včetně stropu a krovu. Zaměření dodala realizace.
Konstrukce je navržena z BSH s perem a drážkou v kombinaci s KVH. Součástí dokumentace je i výkres vrtání pro elektroinstalaci.
-
Data pro CNC
-

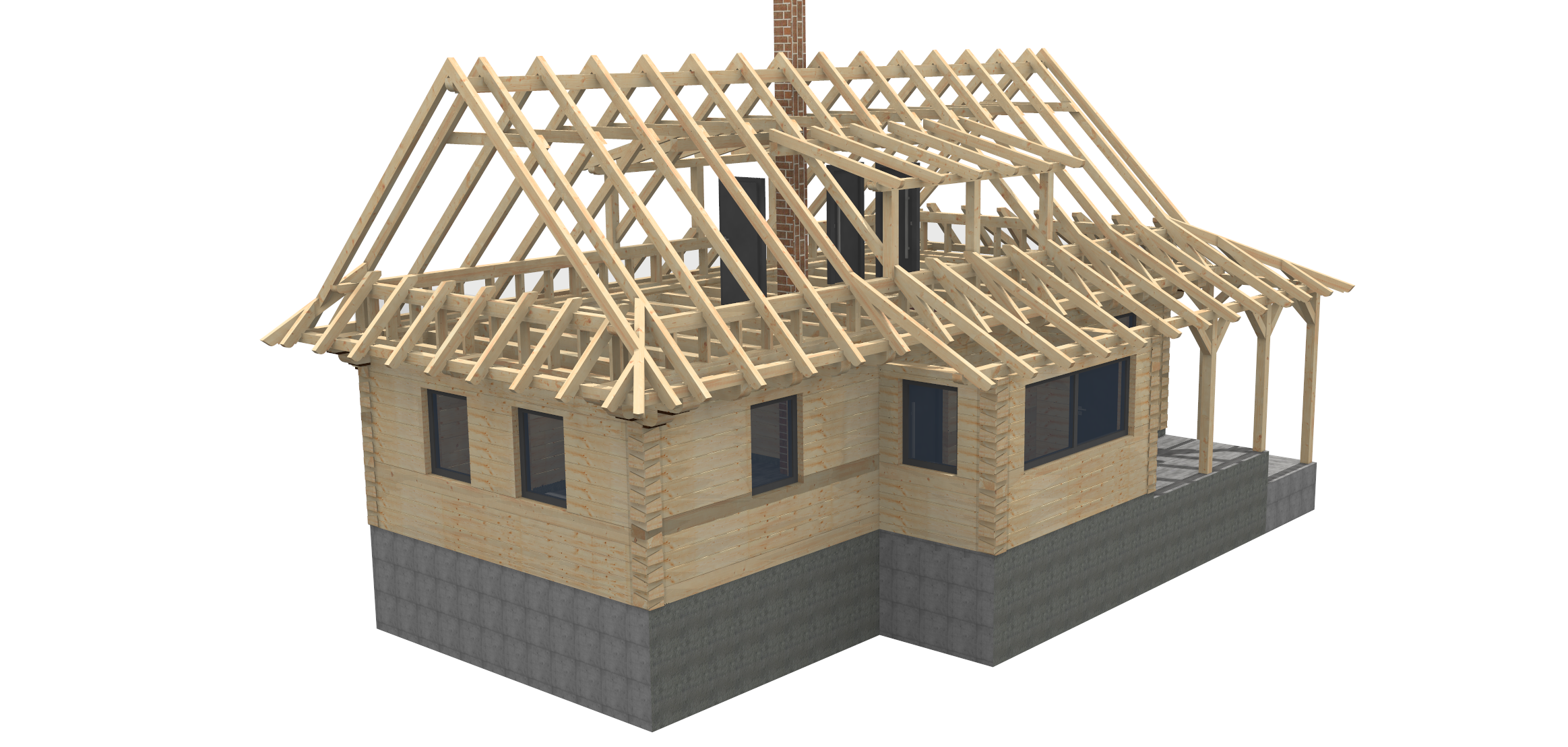

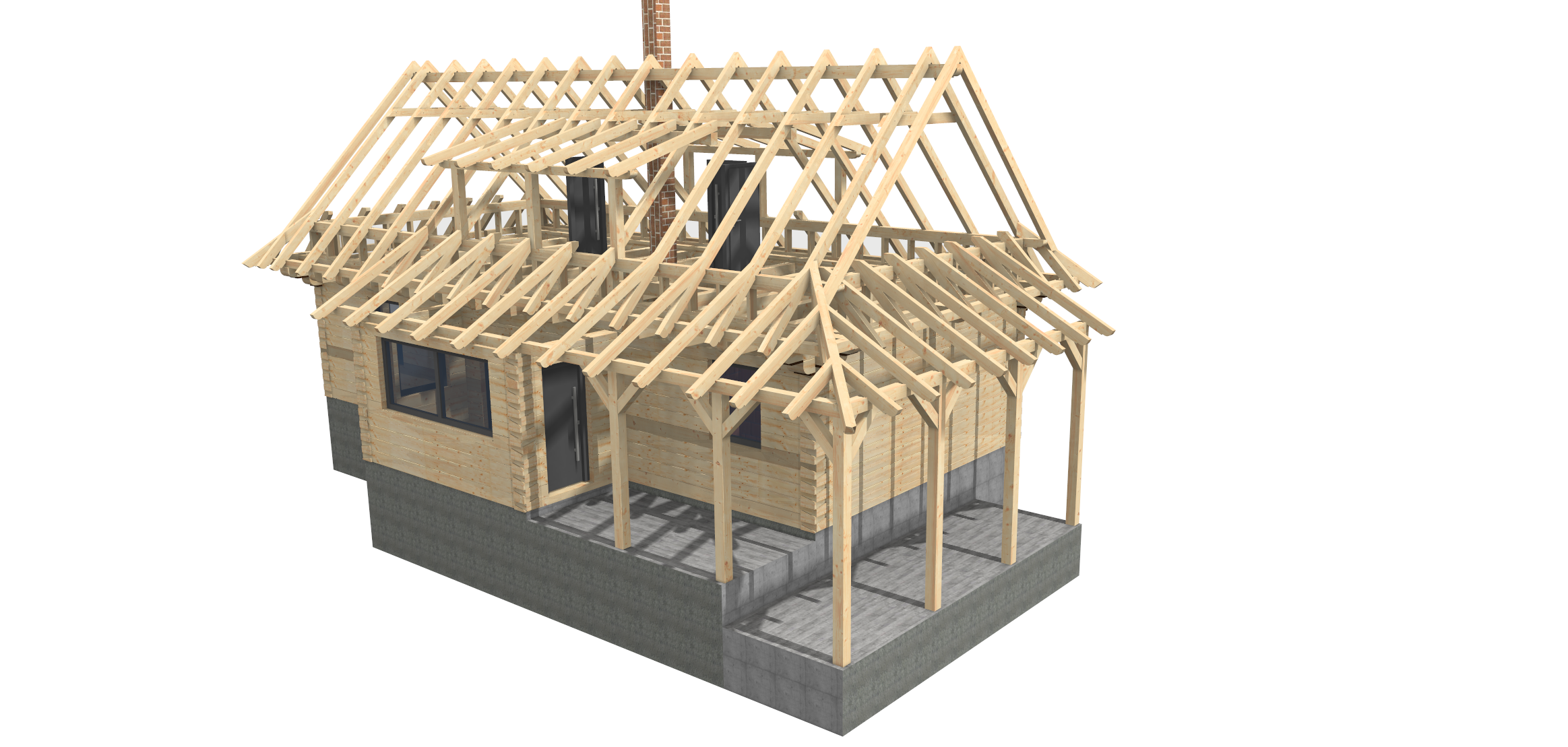

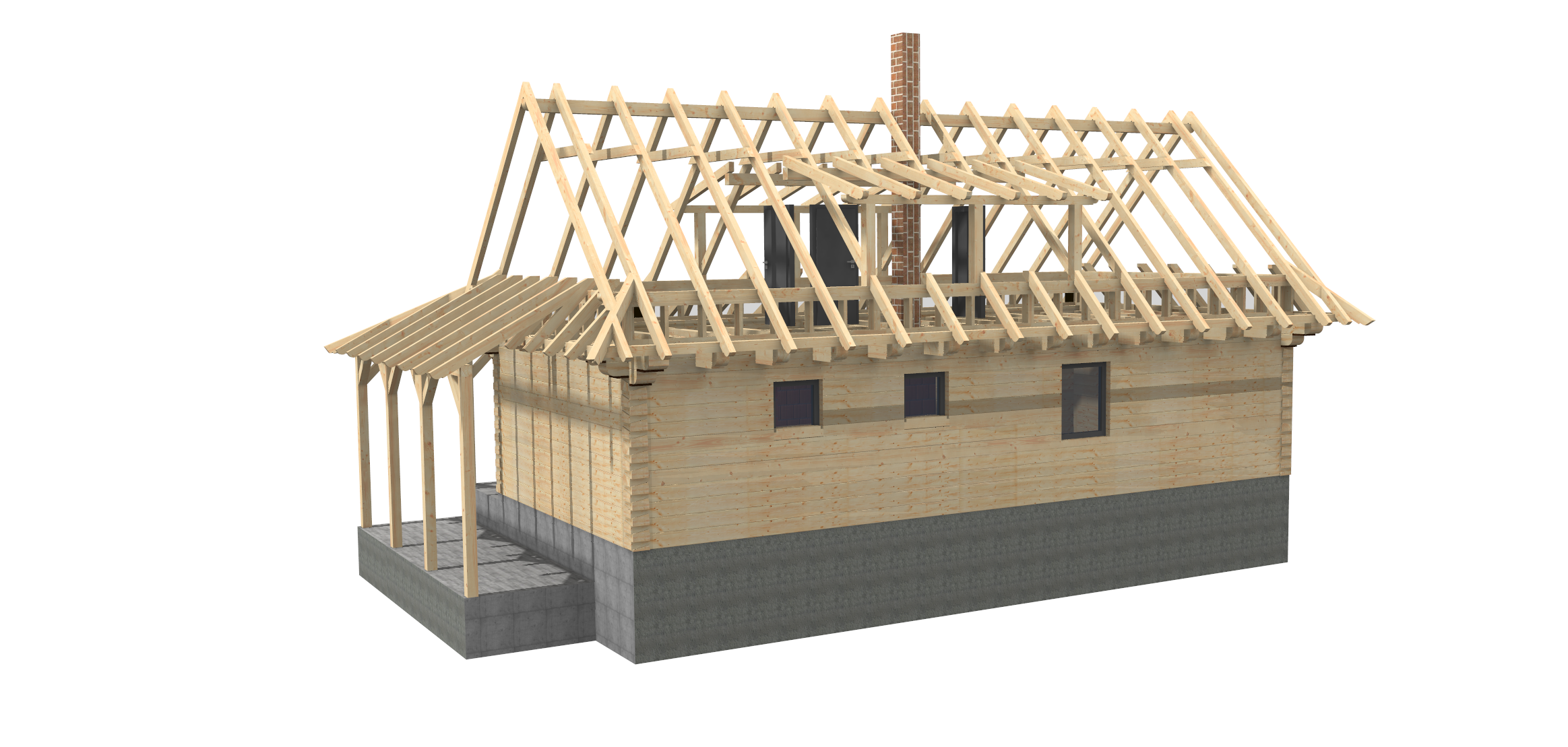

Roubenka, strop, krov
-
MístoLidečko
-
AkceRoubenka, strop, krov
-
Zaměření Dodala realizace
-
Dokumentace Výrobní a montážní pro CNC
-
Materiál BSH P+D, KVH
Fotogalerie
Dokumentace ke stažení
PDF DOKUMENT
Půdorys stěny 1NP
Stáhnout
PDF DOKUMENT
Půdorys stěny 2NP
Stáhnout
PDF DOKUMENT
Půdorys strop 1NP
Stáhnout
PDF DOKUMENT
Půdorys střecha
Stáhnout
PDF DOKUMENT
Řez BB
Stáhnout
PDF DOKUMENT
Řez CC
Stáhnout
PDF DOKUMENT
Vrtání pro elektroinstalaci
Stáhnout
